Почему «барашек» так популярен в сервисных узлах
Барашковый винт DIN 316 — это крепёж, который можно затянуть и ослабить руками, без ключей и отвёрток. Его легко узнать по характерным «крылышкам»: они дают хороший хват и позволяют быстро открыть крышку, снять кожух или поджать регулировочный узел. В результате обслуживание становится проще, а время на частые операции заметно сокращается. Именно поэтому барашковые винты часто встречаются на оборудовании, где доступ нужен регулярно, а «достать инструмент» — лишний шаг.
При этом DIN 316 — не универсальная замена обычным винтам. Его сила в удобстве, а не в максимальном усилии затяжки. Если помнить об этой особенности, барашек работает идеально и не доставляет сюрпризов.
Что означает DIN 316 и какие исполнения встречаются
Под DIN 316 обычно понимают винт с крылышками для ручной затяжки. В поставках встречаются разные размеры резьбы, и стандарт охватывает широкий диапазон — от мелких вариантов для небольших крышек до крепежа, который используют на габаритных кожухах и панелях. Кроме размеров, отличаются и материалы. На практике можно встретить стальные изделия с защитным покрытием, варианты из нержавеющей стали, а также исполнения из цветных сплавов. Это важно, потому что барашковый винт часто стоит «на виду» и нередко работает во влажной или пыльной среде.
Иногда в описании дополнительно указывают форму «крыльев» — в обиходе её могут называть немецкой или американской. Для пользователя это в первую очередь про удобство хвата и габариты, а не про прочность резьбы. Если в узле тесно, форма может иметь значение, потому что крылья должны свободно проворачиваться.
Где барашковые винты особенно удобны
DIN 316 хорошо проявляет себя там, где крепёж приходится трогать часто. Классический пример — защитные кожухи и крышки обслуживания. Нужно открыть, проверить, закрыть — и всё это без инструмента. Второй частый сценарий — временные соединения, когда детали фиксируют на время наладки, измерений или примерки, а затем снимают. Барашковый винт позволяет делать это быстро и без риска «сорвать шлиц» или потерять ключ.
Ещё одна область применения — регулировочные узлы. Там, где требуется поджать упор, выставить положение или зафиксировать ручку на время работы, барашек удобен как элемент управления. Он даёт понятную тактильную обратную связь: затянуто или ещё можно подтянуть. И это часто важнее, чем высокая точность момента затяжки.
Ограничения по усилию: почему нельзя требовать от барашка «как от болта»
Основное ограничение DIN 316 очевидно, но его часто игнорируют: винт затягивают руками, а значит, максимальное усилие ограничено возможностями пальцев. Это влияет на преднатяг соединения — ту самую «стяжку», которая удерживает детали и сопротивляется самоослаблению. Если узел нагружен сильно, если есть ударные нагрузки или постоянная вибрация, одного ручного преднатяга может не хватить. Соединение начинает постепенно ослабевать, появляются микроподвижки, а затем и люфт.
Важно понимать, что перетягивать барашек тоже опасно. Когда человек пытается «додавить» винт любой ценой, он нередко срывает резьбу в мягком основании, мнёт тонкую деталь или повреждает прокладку, после чего прижим становится ещё хуже. Правильная затяжка у барашка — уверенная, но без фанатизма. Если соединение требует большего усилия, это сигнал задуматься о другом типе крепежа.
Вибрации и самоослабление: как снизить риск
В условиях вибрации крепёж может раскручиваться даже при нормальной затяжке, а у барашкового винта запас по преднатягу обычно меньше, чем у крепежа под ключ. Поэтому в вибронагруженных узлах барашек используют либо как вспомогательное решение, либо вместе с контрящими элементами. В простых случаях помогает подходящая шайба и правильно подобранная опора. Иногда разумнее добавить способ контрения резьбы, чтобы винт не «уходил» от колебаний. Главное — оценить ответственность узла: на защитном кожухе станка это одно, а на соединении, от которого зависит безопасность или точность механизма, требования совсем другие.
Если вибрация сильная и постоянная, часто правильнее отказаться от барашка в пользу крепежа, который затягивается инструментом и обеспечивает стабильный преднатяг. Это не вопрос вкуса, а вопрос надёжности.
Материалы и покрытия: что выбрать для улицы и цеха
Выбор материала напрямую связан с условиями эксплуатации. В помещении, где нет агрессивной влаги, часто используют стальные барашковые винты с защитным покрытием. Они практичны и хорошо подходят для крышек, панелей и неответственных соединений. В цеху важно учитывать ещё и химические воздействия: пары, масла, моющие средства. Иногда покрытие справляется, а иногда быстрее теряет вид и защитные свойства, особенно если винт часто трогают руками.
Для улицы и влажных зон обычно выбирают нержавеющие исполнения. Они лучше противостоят коррозии и реже «закисают» при редком обслуживании. Однако и здесь есть нюанс: нержавеющая резьба требует аккуратного обращения, особенно при грязной резьбе и сухой затяжке. Если винт постоянно снимают и ставят обратно, полезно следить за чистотой витков и не прикладывать резких усилий. Это простое правило сильно снижает риск прихватывания.
Иногда в ассортименте встречаются барашковые винты из пластика. Они не боятся коррозии и бережнее относятся к поверхности детали, но их нельзя рассматривать как замену металлическому крепежу в нагрузочных узлах. Такие решения хороши для лёгких крышек, декоративных панелей и ситуаций, где важнее безопасность и отсутствие царапин, чем высокий прижим.
Как подобрать размер и длину, чтобы соединение работало стабильно

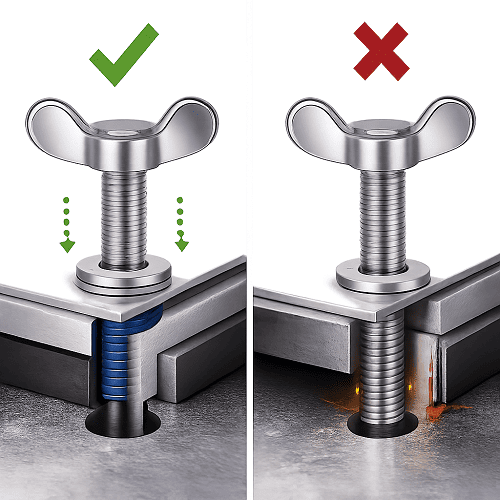

Правильный подбор начинается с резьбы: диаметр и шаг должны совпадать с ответной деталью. Дальше важнее всего длина. Для барашкового винта она подбирается по «пакету» деталей: толщина крышки или панели, возможная прокладка, шайба, а затем — достаточная глубина захода резьбы. Если резьбы слишком мало, соединение не будет держать уверенно. Если винт слишком длинный, он может упираться в дно глухого отверстия, и тогда возникнет ощущение затяжки без реального прижима.
На тонких деталях особенно важно не пытаться нарезать резьбу «в один лист», если узел будет разбираться и собираться регулярно. Резьба в тонком материале быстро изнашивается, а барашек провоцирует частые циклы. В таких случаях надёжнее использовать гайку, закладной элемент или резьбовую заклёпку — так крепление будет стабильным, а обслуживание останется таким же быстрым.
Типичные ошибки и как их избежать
Самая распространённая ошибка — использовать DIN 316 там, где нужен большой преднатяг. В результате винт «вроде держит», но на деле соединение постепенно ослабевает. Вторая проблема связана с выбором материала: на улице стальной винт без достаточной защиты может быстро покрыться коррозией и начать закисать, а в обслуживании это всегда неприятно. Ещё один частый момент — нехватка места под крылья. Если рядом стенка, ребро или другой крепёж, барашек может просто не провернуться на нужный угол, и тогда идея «без инструмента» теряет смысл.
Правило простое: сначала оцените, нужен ли вам быстрый доступ и насколько узел чувствителен к ослаблению. Затем подберите материал под среду и проверьте габариты — крылья должны вращаться свободно. Такие мелочи заранее спасают от переделок.
Итог: когда DIN 316 — идеальное решение
Барашковый винт DIN 316 лучше всего раскрывается в сервисных, регулировочных и временных соединениях, где важны скорость и удобство. Он отлично подходит для кожухов, крышек, панелей обслуживания и узлов, которые нужно регулярно открывать. При этом его не стоит назначать на роль «силового» крепежа под вибрацию и большие нагрузки, если нет дополнительных мер против самоослабления.
В ПРОТОРГ обычно подбирают барашковые винты с учётом среды и частоты обслуживания: так крепёж действительно остаётся удобным и не превращается в источник постоянных мелких проблем.
